IFZ-48 ZDVOJOVAČ IMPULSŮ

Tento modul je interface zdvojovač se 4 vstupy a 4 x 2 výstupy, kdy každá dvojice výstupů kopíruje stav jednoho vstupu.Modul je určen pro připojení na síť nn 100 až 230V~. Výstupy modulu tvoří tranzistorový výstup optočlenu se zatížitelností maximálně 35mA/50V=. Vstupy jsou aktivní ze společným záporným pólem.

Zařízení je 4-kanálový interface se dvěma výstupy pro jeden vstup.

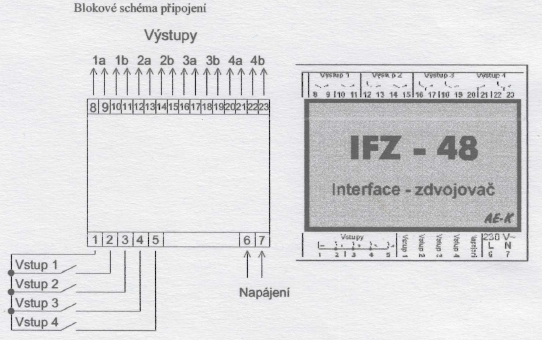

Vstupy se připojují na svorky 1-5, výstupy lze připojit ke svorkám 8-23.

Vstupy se aktivují propojením svorek 2-5 proti minus pólu sv. 1. Jako spínací prvek je možno použít kontakt pro polovodičový spínač s max. odporem 1,5 kOhm. Vstupní proud je 6mA. Aktivace vstupů a napájecího napětí jsou indikovanány LED diodami ve spodní části přístroje.

Výstupy tvoří tranzistor optočlenu s otevřeným kolektorem s max. zatížením 50V/35mA. Svorkovnice výstupů je přístupná po odejmutí krytky.

Izolační odpor vstup - výstup je 3kV. Napájecí napětí je v rozsahu 100-230 V AC, připojuje se ke svorkám 6-7. Přístroj je chráněn pojistkou 100mA uvnitř krabičky.

Zařízení je dodáváno v modulboxu H53-4M pro montáž na DIN-lištu.

Technické parametry(napájení 100-2300 Vac, příkon 1W, rozměry 71x90x58 mm, krytí IP30)
